Топлообменник от неръждаема стомана

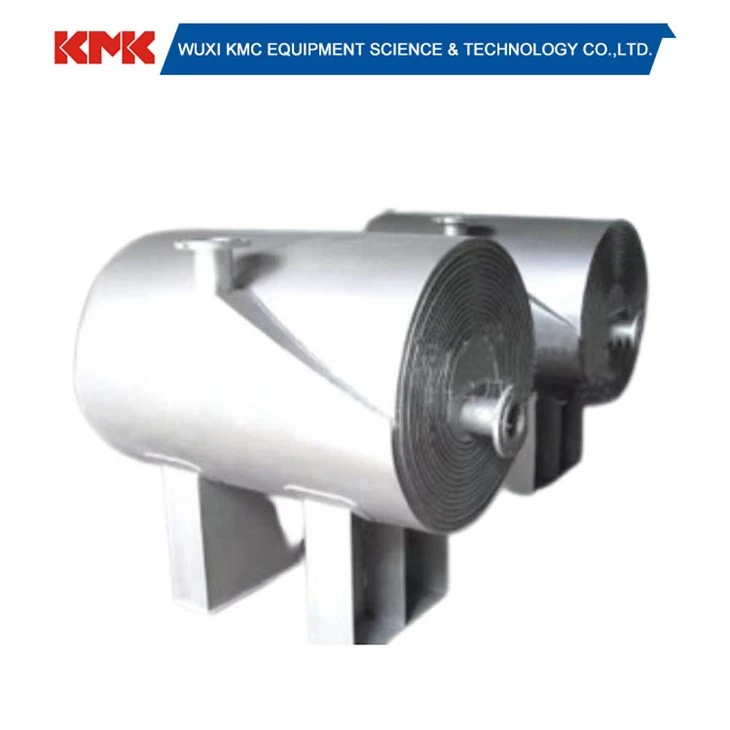

Спиралните пластинчати топлообменници са направени от две тънки метални пластини, заварени към разделителна преграда (късата пластина в центъра на снимката) и навити в спирала. Две тънки метални пластини образуват два спирални канала в устройството, като горната и долната част са съответно заварени с капаци или глави. При обмен на топлина студените и горещите флуиди влизат съответно в два канала и протичат строго в противоток в устройството.

Изпрати запитване

Описание

Технически параметри

Въведение

Структура и работа на спирален пластинчат топлообменник
1. Оборудването се състои от две ролки, образуващи два еднакви спирални канала. Двете топлоносители могат да протичат в пълно противоток, което значително подобрява ефекта на топлообмен. Дори ако двете среди с малка температурна разлика
Може също така да постигне подходящ ефект на топлопредаване.
2. Свързващата тръба на корпуса има тангенциална структура и местното съпротивление е малко. Тъй като кривината на спиралния канал е еднаква, течността тече в оборудването без голямо завъртане и общото съпротивление е малко, така че проектният дебит може да бъде увеличен, за да има по-висок висок капацитет на топлопредаване.
3. Крайната повърхност на спиралния канал на топлообменника|тип неразглобяема спирална пластина е запечатана чрез заваряване, така че има висока производителност на уплътняване.
4. Структурният принцип на разглобяемия спирален пластинчат топлообменник е основно същият като този на неразглобяемия топлообменник, но един от каналите може да бъде разглобен за почистване, което е особено подходящо за топлообменници с вискозни и утаени течности Промяна .
5. Структурният принцип на разглобяемия спирален пластинчат топлообменник е основно същият като този на неразглобяемия топлообменник, но двата му канала могат да бъдат разглобени за почистване и обхватът му на приложение е по-широк.
6. Когато едно устройство не може да отговори на изискванията за употреба, няколко устройства могат да се използват в комбинация, но комбинацията трябва да отговаря на следните разпоредби: паралелна комбинация, последователна комбинация и същото разстояние между оборудването и каналите.
Смесена комбинация: един канал паралелно, един канал последователно.
