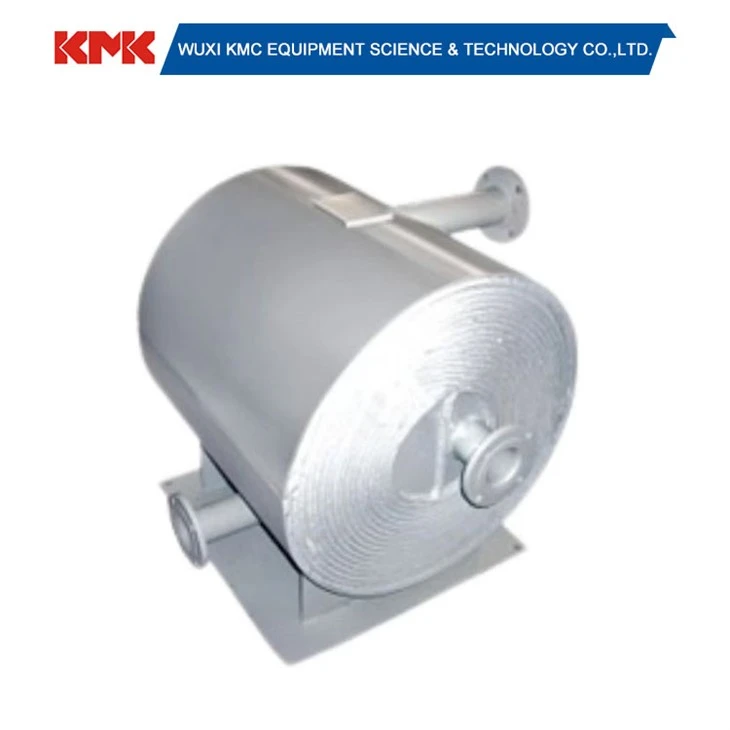

Спирален топлообменник

Спиралните пластинчати топлообменници са направени от две тънки метални пластини, заварени към разделителна преграда (късата пластина в центъра на снимката) и навити в спирала. Две тънки метални пластини образуват два спирални канала в устройството, като горната и долната част са съответно заварени с капаци или глави. При обмен на топлина студените и горещите флуиди влизат съответно в два канала и протичат строго в противоток в устройството.

Изпрати запитване

Описание

Технически параметри

Въведение

1. Номиналното налягане PN на спиралния пластинчат топлообменник е определено като 0.6, 1, 1.6, 2.5Mpa (т.е. оригиналните 6, 10, 16, 25 kg/cm) (отнасяйки се до максимума работно налягане на един канал). Изпитвателното налягане е работното налягане 1,25 пъти.
2. Материалът на частта от спиралния пластинчат топлообменник в контакт със средата е Q235A, Q235B за въглеродна стомана и SUS321, SUS304, 3161 за неръждаема стомана. Други материали могат да бъдат избрани според изискванията на потребителя.
3. Допустима работна температура: t=0- плюс 350 градуса за въглеродна стомана. Степента t=-40-500 на неръждаема киселинна стомана. Диапазонът на повишаване на температурата и спад на налягането е в съответствие със съответните разпоредби за съдове под налягане. При избора на това оборудване трябва да се направят подходящи изчисления на процеса, за да може течността в канала на оборудването да достигне турбулентно състояние. (Обикновено скоростта на потока на течността е 1m/Sec, а скоростта на потока на газа е 10m/Sec). Оборудването може да се постави хоризонтално или вертикално, но може да се постави вертикално само когато се използва за кондензация на пара; когато се използва в производството на сода каустик, трябва да се извърши цялостна топлинна обработка, за да се елиминира напрежението.
4. Когато избирате оборудване, течността в канала на оборудването трябва да бъде в турбулентно състояние чрез подходящи изчисления на процеса (като цяло скоростта на течността е по-голяма или равна на 0.5m/s; газът е по-голям от или равно на 10m/s).
5. Оборудването може да се постави хоризонтално или вертикално, но може да се постави вертикално само когато се използва за кондензация на пара.
6. За производството на сода каустик трябва да се извърши цялостна топлинна обработка, за да се елиминира стресът.
7. Когато разликата в дебита от двете страни на канала е голяма, могат да се използват канали с неравно разстояние за оптимизиране на дизайна на процеса
